Eindeckrahmen

Eindeckrahmen für profilierte Eindeckmaterialien EZV-A, EZV-A XDP

Beschreibung

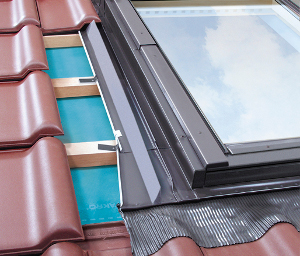

Eindeckrahmen für profilierte Eindeckmaterialien  EZN-P EZV-P EZV-A XDPDer Eindeckrahmen EZ ermöglicht den Anschluss des Fensters an profilierte Eindeckmaterialien wie Dachziegel oder Profilbleche mit einer Profilhöhe bis max. 45 mm. Dieser Eindeckrahmen kann sowohl einzeln (Standardausführung) als auch bei der Kombination mehrerer Fenster (Kombi-Eindeckrahmen) eingebaut werden:

-  in der Einbautiefe N und V sind die Kombinationen nebeneinander, übereinander und im Block sowie

- in der Einbautiefe J nebeneinander möglich.

Der Eindeckrahmen ist in drei verschiedenen Ausführungen für die Einbautiefen  N(+3 cm), V (0),

J (–3 cm).


Standardeinbautiefe für den Eindeckrahmen EZ: V (0 cm), d.h. Ausführung EZV-A.



Eindeckrahmen  EZV-A XDPZugelassene Dachneigung:
Einbautiefe N und V: Dachneigung 15 - 90 Grad
Einbautiefe J: Dachneigung: 20 - 90 Grad



Set  EZV-A XDP

Im Lieferumfang sind der Eindeckrahmen EZV-A (1) und der dampfdurchlässige Folienanschluss XDP (2) mit Wärmedämmung (3) aus speziell imprägnierter Schafwolle enthalten.







Aufbau des Eindeckrahmens

Der Eindeckrahmen EZ besteht aus vier Grundteilen. Das Unterteil des Eindeckrahmens ist mit einer elastischen Schürze aus Aluminium ausgestattet. Diese ist mit einer plastischen Klebemasse versehen, was eine Befestigung an das Eindeckmaterial ermöglicht und damit eine dichte Verbindung sichert. Der Eindeckrahmen ist mit einem Wasserabweisblech und Schaumstoffkeilen ausgestattet. Das Wasserabweisblech führt eventuell auftretendes Wasser bereits über dem Fenster ab, während die Schaumstoffkeile das Eindringen von Staub, Blättern oder Schnee verhindern.



Einzelteile des Eindeckrahmens

1 — Eindeckrahmen-Unterteil mit elastischer Schürze (Länge 165 mm)

Einzelteile des Eindeckrahmens  EZN-P EZV-P EZV-A XDP

2 — seitliche Eindeckrahmenteile
3 — Eindeckrahmen-Oberteil
4 — Befestigungsbleche
5 — Wasserabweisblech
6 — Schaumstoffkeile
