SR_ Tageslicht-Spot mit starrem Rohr

Beschreibung

SR_ mit starrem Rohr SR_ Tageslicht-Spot mit starrem Rohr
SR_-L mit starrem Rohr und Direktbelichtung des Dachgeschosses

.

Der neue Tageslicht-Spot vom Typ SR_ oder SR_-L verfügt über:

  • einen bis zu 10% verbesserten U Wert im Vergleich zur Version mit Kuppel
  • einen integrierten universellen Eindeckrahmen für die noch einfachere Montage

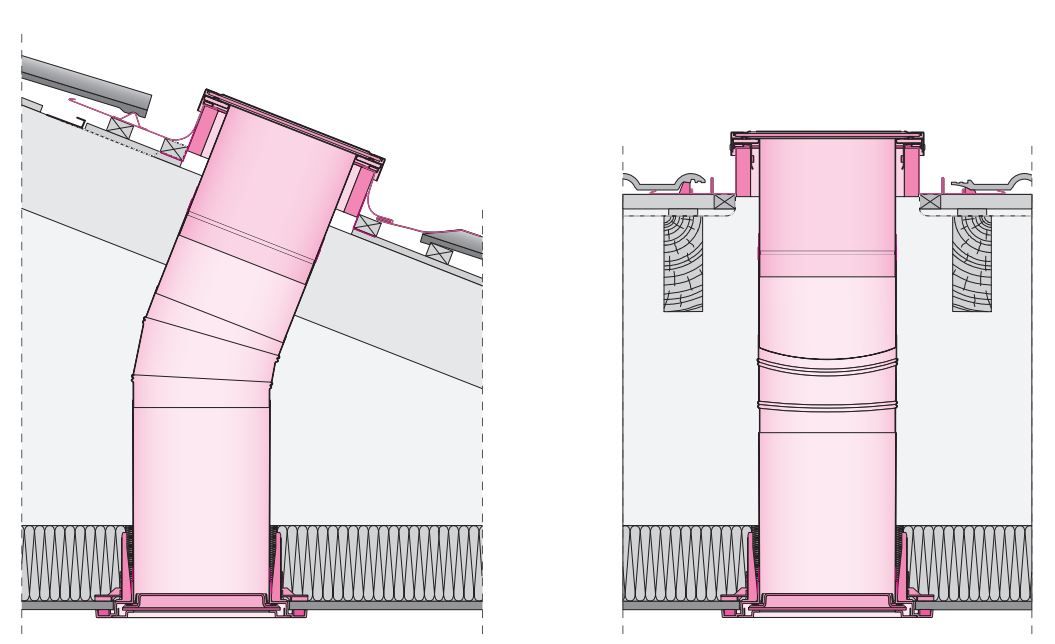

Der Tageslicht-Spot  SR_ besteht aus dem Oberteil mit Lichtfenster und integriertem Eindeckrahmen, drei 61 cm langen, starren Rohrelementen SRM, einem Rohrbogen SRK*, dem Deckenring mit Prismendiffuser und dem Montageset. Die Rohrlänge beträgt insgesamt 210 cm bzw. 180 cm beim SR_550.





Eigenschaften

  • Starres, reflektierendes Rohr Das starre, reflektierende Rohr ist aus Aluminium mit einer inneren Silberbeschichtung gefertigt und weist so einen sehr hohen Reflexionsgrad von ca. 98% auf (zum Vergleich: der Reflexionsgrad eines neuen Spiegels beträgt ca. 90-95%). Dank der dadurch minimierten Lichtverluste kann man einen Tageslicht-Spot mit starrem Rohr sogar bis zu einer Rohrlänge von bis zu 12 m verwenden. Bei der Montage des Tageslicht-Spots ist eine Verkürzung der Rohrelemente durch Zuschneiden nicht notwendig, um die Länge entsprechend anzupassen, da sie nach dem Teleskop-Prinzip ineinander geschoben werden können.
  • Rohr-Bogen  Mit dem Rohr-Bogen SRK kann der Winkel des starren Rohrs im Bereich von 0-65 Grad nach Bedarf geändert werden. Für SR_ und SR_-L 550 als Version lieferbar.

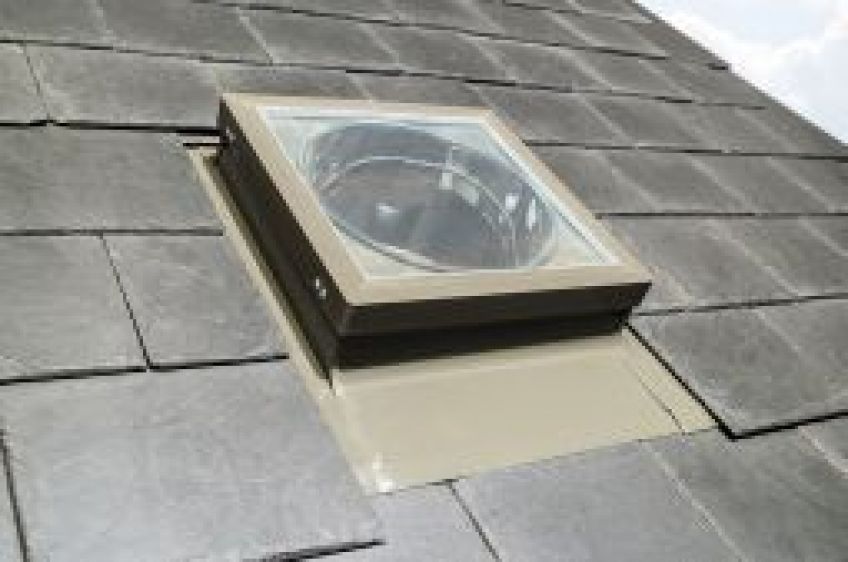

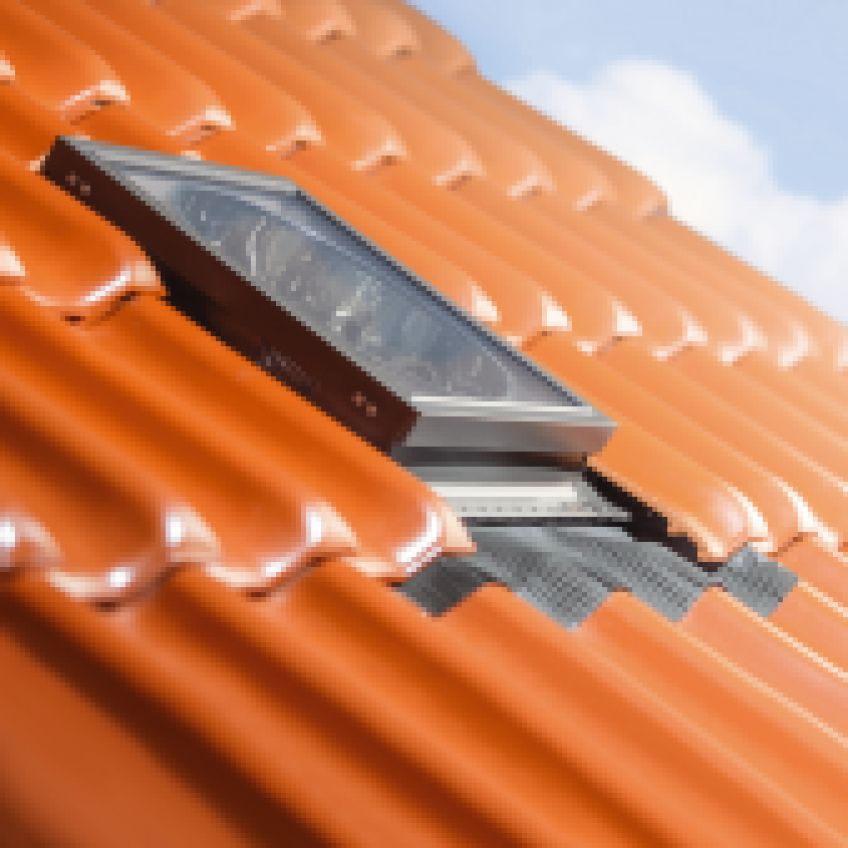

  • Oberteil  Das Oberteil des Tageslicht-Spots besteht aus dem Eindeckrahmenelement aus Aluminium mit dem integrierten Scheibenelement mit 4 mm Einscheiben-Sicherheitsglas. Auf der Innenseite ist der Rohradapter augesetzt, der dann mit dem Rohr verbunden wird. Das gesamte Element ist aus Aluminium im RAL Farbton umbragrau RAL 7022 gefertigt, eine Farbe, die zu fast allen Eindeckmaterialien passt. In der Ausführung SR_-L ist der Rohradapter aus Acrylglas, do dass das Dachgeschoss direkt unter dem Dach mit belichtet werden kann.
  • Deckenring Der neue Deckenring ist aus Acrylglas gefertigt und besitzt einen eingesetzten Prismendiffuser. Die Blende ist aus weißem, schlagfestem Kunststoff gefertigt.





 SR_ Tageslicht-Spot mit starrem Rohr:

SR_ Tageslicht-Spot mit starrem Rohr
