Licht für fensterlose Räume

Der tägliche Bedarf eines Menschen an natürlichem Sonnenlicht wird mit mindestens 30 Minuten angesetzt. Kein künstliches Licht ist dauerhaft in der Lage, den wohltuenden Einfluss der natürlichen Sonnestrahlen zu ersetzen.

Tageslicht-Spots

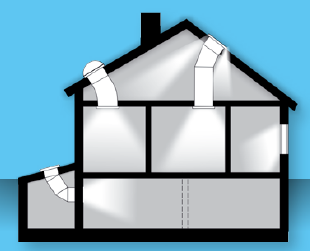

In vielen Fluren aber auch Wohnräumen ist es aufgrund der Grundrissorganisation und der Lage im Gebäude nicht möglich, über Fassaden- oder Dachflächenfenster eine natürliche Belichtung zu realisieren, da der Raum weder an eine Außenwand grenzt noch direkt unter dem Dach liegt. Hier bereitet der Tageslicht-Spot dem Schattendasein ein Ende, indem er natürliches Tageslicht in den Wohnraum bringt.

Der Lichtstrom, umgangssprachlich gerne Lichtmenge genannt, der durch den Tageslicht-Spot in den Raumdruchdringen kann, hängt vor allem von der Sonnenlichtintensität ab. Je mehr Licht auf das im Dach liegende Oberteil des Tageslicht-Spots fällt, desto mehr Licht kommt durch den Tageslicht-Spot in den Innenraum. Auf dem Diagramm wird der Lichtstrom in Lumen (lm) in Abhängigkeit vom Bezugsmonat und der Sonnenlichtintensität (sonniger und zum Vergleich bewölkter Tag) dargestellt. Gemessen wurde hier am im Dach liegenden Oberteil des Tageslicht-Spots.

Sonnenlicht

Ein wichtiges Element, das die Menge des einfallenden Lichts bestimmt, ist die Lage des Tageslicht-Spots auf dem Dach.



Die Platzierung der Tageslicht-Spots spielt eine wichtige Rolle. Bei der Planung sind folgende Regeln zu beachten:

  • die Kuppel des Tageslicht-Spots sollte auf dem Dach an einer Stelle platziert sein, die möglichst intensiv und möglichst besonnt wird (am besten in Südausrichtung)
  • das reflektierende Rohr sollte auf kürzestem Wege und mit möglichst wenig Windungen verlegt werden
  • das flexible Rohr sollte unter maximaler Rohrspannung verlegt werden



Bei der Bestimmung der Anzahl und Dimensionierung der vorzusehenden Tageslicht-Spots sollten folgende Parameter berücksichtigt werden:

  • Raumgröße, -höhe und -form bzw. -grundriss
  • Verteilung der Tageslicht-Spots im Grundriss
  • Farben und Struktur der Wände, Decken und Fußböden
  • geplante Verteilung des Mobiliars und weiterer Einrichtungsgegenstände je nach Raumbestimmung und Nutzungsprofil



Świetlik

Der zentrale Einsatz eines entsprechend starken Tageslicht-Spots erzielt in der Regel das beste Resultat. Werden mehrere Spots eingesetzt, wird eine symmetrische Verteilung empfohlen.



Świetlik

Im gleichen Raum, jedoch ohne Fenster: Hier wird generell eine mittige bzw. zentrale Platzierung empfohlen, es sei denn, es soll ein spezieller Bereich gezielt belichtet werden, etwa ein Arbeitsplatz.



Świetlik

Die Positionierung und Dimensionierung der Tageslicht- Spots sollte sorgfältig geplant werden. Raumgröße, voraussichtliche Raumnutzung, Raumgrundriss, geplante Möblierung aber auch vorhandene Reflexions- Flächen und weitere Lichtquellen müssen dabei berücksichtigt werden. Eine Platzierung des Tageslicht-Spots zu nah an der dem Fenster gegenüberliegenden Wand kann zu einer zu schlechten Belichtung in der Raum-Mitte führen.



Tageslicht-Spots:

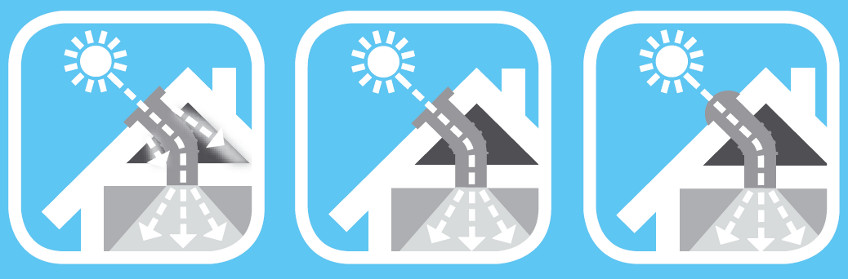

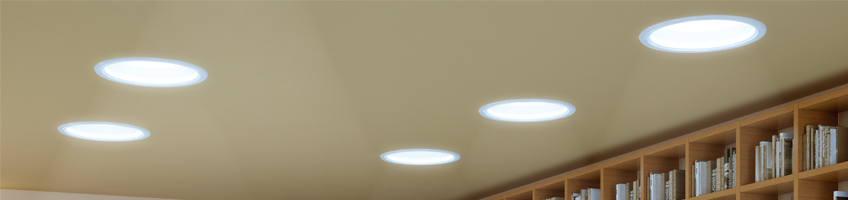

Tageslicht-Spots übertragen natürliches Tageslicht über verspiegelte Rohre in die gewünschten Zielräume. Dabei wird das einfallende Licht so lange reflektiert, bis es über den Prismendiffuser in den Raum gelangt. Dieser sorgt durch seine optischen Eigenschaften dafür, dass das Licht gestreut und nicht nur punktuell im Raum verteilt wird, so dass der Raum oder der Teil des Raumes möglichst gleichmäßig belichtet wird.



Tageslicht-Spots:





Tageslicht-Spots:



In vielen Fluren auch in Wohnräumen ist es aufgrund der Lage im Gebäude nicht möglich, über Fassaden- oder Dachfenster eine natürliche Belichtung zu realisieren, da der Raum weder an eine Außenwand grenzt noch direkt unter dem Dach liegt. Hier bereitet der Tageslicht-Spot dem Schattendasein ein Ende, indem er natürliches Tageslicht in den Wohraum bringt.
