Eindeckrahmen

Eindeckrahmen EZV-F für flache Dachziegel



Beschreibung

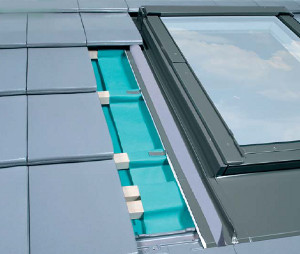

Kołnierz EZV-F do dachówki płaskiejDer Eindeckrahmen EZV-F ermöglicht den Anschluss des Fensters an flache Dachziegel ohne Profilierung. Die speziell dafür entwickelten Eindeckrahmenteile erlauben eine schnelle und ästhetische Montage der Dachfenster in Dächer mit diesem immer populär werdenden Material. Das Eindeckrahmen-Unterteil ist als steifes Blech ausgeführt und nicht - wie bei den Rahmen für profilierte Ziegel - mit einer flexiblen Schürze. Der Eindeckrahmen kann sowohl einzeln (Standardausführung) als auch bei der Kombination mehrerer Fenster (Kombi-Eindeckrahmen) nebeneinander, übereinander und im Block eingebaut werden.


Zugelassene Dachneigung:
15 -  90 Grad für Einbautiefe V
20 - 90 Grad für Einbautiefe J


Der Eindeckrahmen ist auch für Rauchabzugsfenster (als EZS-F) sowie für Ausstiegsfenster FW_ (als EZW-F) erhältlich.



Aufbau des Eindeckrahmens

Der Eindeckrahmen besteht aus vier Elementen (Eindeckrahmen-Oberteil, Eindeckrahmen-Unterteil mit elastischer Schürze, seitliche Eindeckrahmenteile mit Schaufstoffkeilen, seitliche Blendrahmen-Profile). Das Unterteil ist mit einer plastischen Klebemasse versehen, mit der das Unterteil mit dem Eindeckmaterial verbunden werden kann. So wird ein möglichst dichter Einbau erreicht. Das Wasserabweichblech führt eventuell auftretendes Wasser bereits über dem Fenster ab. Schemat kołnierza EZV-F do dachówki płaskiej





Durchschnitt und Elemente des Eindeckrahmens

1 – Eindeckrahmen-Oberteil
2 – Eindeckrahmen-Unterteil
3 – seitliche Eindeckrahmeteile
4 – Wasserabweisblech
5 – Montagehaken
