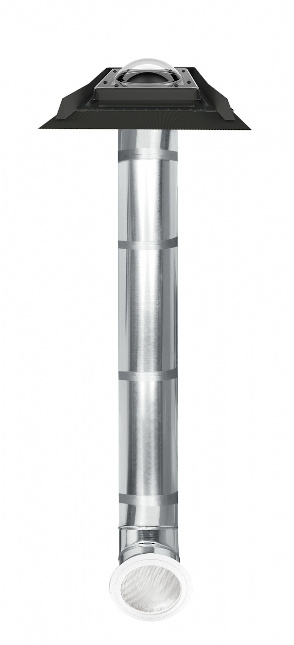

SRD Tageslicht-Spot mit starrem Rohr
SRD-_ mit starrem Rohr
SRD-_/L mit starrem Rohr und zusätzlichem Tageslichteinfall zur Belichtung des Raums, der sich direkt unter dem Aufstellungsort des Tageslicht-Spots befindet
Das Design des Tageslicht-Spots zeichnet sich durch folgende Merkmale aus:
- Konstruktion des Deckenteils, die die Installation und Bedienung des Beleuchtungssatzes SLO von der Raumseite aus ermöglicht
- integrierter Eindeckrahmen für die schnellere Montage des Tageslicht-Spots
Tageslicht-Spot SRD besteht aus: Kuppel, 3 Rohrelementen SRM mit einer Länge von jeweils 610 mm, 2 Rohrbögen SRK*, Deckenrahmen, Diffusor und Montagesatz. Die Gesamtlänge aller in einer geraden Linie montierten Rohrelemente beträgt 2,1 m (1,8 m bei SRD 550).
* Tageslicht-Spots SRD in Größe 550 ohne Rohrbögen SRK
Eigenschaften
- Starres, reflektierendes Rohr – das starre, reflektierende Rohr ist aus Aluminium mit einer inneren Silberbeschichtung gefertigt und weist einen Reflexionsgrad von ca. 98 % auf. Dank der dadurch reduzierten Lichtverluste kann ein Tageslicht-Spot mit starrem Rohr bei Rohrlängen von bis zu 12 m eingesetzt werden. Bei der Montage des Tageslicht-Spots ist eine Verkürzung der Rohrelemente durch Zuschneiden nicht notwendig, da sie nach dem Teleskop-Prinzip ineinandergeschoben werden können.
- Rohrbogen – mit dem Rohrbogen SRK kann der Winkel des starren Rohrs nach Bedarf geändert werden. Für SRD-_ und SRD-_/L 550 als Option lieferbar.
- Oberteil – besteht aus einem vakuumimprägnierten Holzrahmen, der mit einem Aluminium-Eindeckrahmen in RAL 7022 und einer Lichtkuppel verbunden ist.
- Deckenring – besteht aus einem Deckenrahmen und einer Blende aus Kunststoff in Weiß sowie einem Diffusor aus Acryl. Das neue Design ermöglicht die Montage und Bedienung des Beleuchtungssatzes SLO von der Raumseite aus.

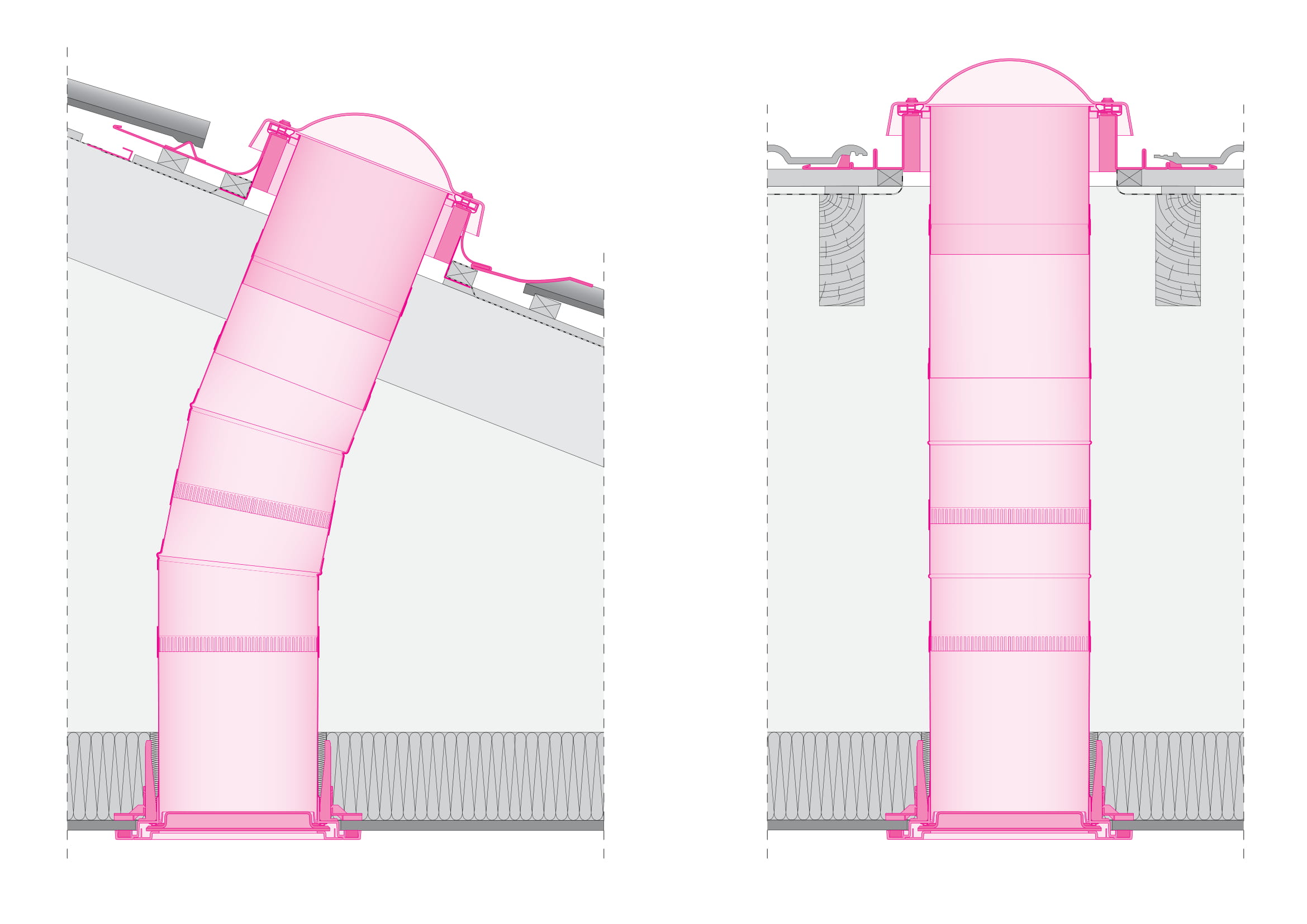

Querschnitt von SRD:
